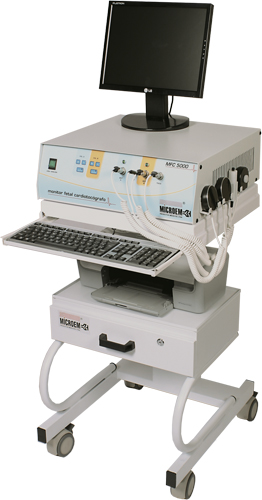

MONITOR FETAL CARDIOTOCÓGRAFO MFC 5000 GEMELAR

O MFC 5000 é um equipamento não invasivo destinado à Clínicas Obstétricas, Salas de Parto em Hospitais/Maternidades e Consultórios médicos.

O MFC 5000 é indicado para monitoração da gestação de gêmeos durante as fases que antecedem o parto por meio da ausculta e visualização dos batimentos cardíacos fetais e monitoração da contração uterina e movimentos fetais.

A finalidade é monitorar a vitalidade fetal, sofrimento fetal, número de fetos e posição fetal (local onde os batimentos cardíacos fetais são mais intensos).



Detalhes técnicos:

O Monitor Fetal Cardiotocógrafo MFC 5000 – Microem é um equipamento de alta tecnologia que dispõe de recursos precisos, confiáveis e análise em tempo real destinado a cardiotocografia gemelar não invasiva. Este equipamento é composto de um sistema computacional dotado de hardware e software dedicados que possibilitam monitorar a gestante, registrando os resultados dos dados da captação dos sinais cardíacos fetais, movimento fetal e contração uterina. Os exames podem ter duração de 10 a 60 minutos, conforme necessidade do tocólogo. O resultado é visualizado em um monitor de vídeo e disponibilizado para ser gravado em arquivo eletrônico. Além disso, caso deseje, o resultado do exame poderá ser enviado à uma impressora jato de tinta colorida para impressão em papel.

O principio de funcionamento do MFC 5000 consiste em um método não invasivo que utiliza três transdutores para monitoramento da gestação, sendo eles: Transdutor de ultra-som, transdutor tocodinamômetro e transdutor de evento.

  • Transdutor de ultra-som

Este transdutor envia ondas sonoras de alta frequência para o interior do corpo da gestante. Essas ondas são refletidas através das contrações cardíacas do feto, pelo fluxo sanguíneo na placenta ou no cordão umbilical e captadas pelo mesmo transdutor. O sistema computadorizado interno do equipamento converte estas ondas sonoras de alta frequência em informações digitalizadas na tela do monitor e em informações sonoras audíveis a fim de serem auscultadas através do alto-falante do equipamento.

  • Transdutor tocodinamômetro

Este transdutor capta variações mecânicas oriundas da atividade uterina (contração uterina) e converte, por meio do sistema computadorizado interno do equipamento, em informações digitalizadas na tela do monitor.

  • Transdutor de evento

Este transdutor é mantido sob controle da gestante e acionado por ela toda a vez que ela percebe a ocorrência de um movimento fetal.



O laudo do exame emitido pelo MFC 5000 contém as seguintes informações: variabilidade, acelerações e desacelerações do batimento cardíaco fetal, movimento fetal, contração uterina, relação aceleração transitória/movimentos fetais e relação aceleração transitória/contração uterina. Também são impressos o nome da paciente, médico e hospital/clínica, além da data, horário, telefone e comentários inseridos pelo tocólogo.



Especificações técnicas

  • Classe de enquadramento (ANVISA) - Classe II – Médio Risco

  • Frequência da rede de alimentação - 50/60 Hz

  • Frequência do Ultra-som – 2,0 e 2,3 MHz

  • Faixa de medida do BCF - 80 a  210 batimentos por minuto

  • Tensão de alimentação (Volts) - 127/220 VAC ± 5%

  • Tipo de corrente - AC (alternada)

  • Número de fases – Bifásico

  • Seletor de tensão de operação - Chave seletora manual

  • Proteção contra penetração nociva de água - Equipamento comum – IPX1 (Equipamento fechado protegido contra pingos de água)

  • Gabinete - Caixa metálica blindada com pintura eletrostática

  • Embalagem – madeira

  • Potência máxima de consumo (VA) – 150 VA

  • Fusíveis (20AG, vidro, 20mm, rápido) - 3A / 250V

  • Transdutores –  BCF (2),  Toco e Evento

  • Peso líquido – 33,2 Kg

  • Peso Bruto (c/embalagem) – 68,2 Kg

  • Dimensões do equipamento (Largura x Profundidade x Altura) -  470 x 580 x 1295 (mm)

  • Indicadores

    • Liga/desliga (painel frontal)

    • Eliminação do som para cada canal (mudo) (painel frontal)

    • Sonoro Bradicardia/Taquicardia (beep) e visualização gráfica via software

    • Gráfico de BCF A/B

    • Gráfico de movimentação fetal

    • Gráfico de contração uterina

    • Gráfico de qualidade de sinal (QS)

  • Controles

    • Liga/desliga

    • Aumento e diminuição do volume do som para cada canal via painel frontal e software

    • Eliminação do som para cada canal (mudo) via painel frontal e software

    • Calibração do tocodinamômetro via software

  • Monitor

    • 15” (38,1 cm), Flat Painel Active matrix-TFT LCD

    • Dimensões (Largura x Profundidade x Altura) - 337 x 190 x 345 (mm)

    • Peso – 2,7 Kg

    • Alimentação 100 -240V – 50/60 Hz, 0,6A

  • Impressora jato de tinta colorida

  • Temperatura, umidade e pressão - Ver condições de armazenamento

Nota: o monitor e a impressora podem sofrer alterações nestas especificações, visto que são itens comerciais.



Transdutores:

Transdutor BFC

Frequência ultra-som – 2,0 e 2,3  MHz

Potência do transdutor (acústica) – 6,5 mW

Intensidade (ISATA) – 4,58 mW/cm2P

Peso –  130 gramas

Acoplamento – via conector

Comprimento do cabo – 2m

Transdutor Tocodinamômetro

Transdutor pressão

Peso –  130 gramas

Acoplamento – via conector

Comprimento do cabo – 2m

Marcador de Eventos

Transdutor por toque

Peso: 60 gramas

Acoplamento – via conector

Comprimento do cabo – 2m

Registro ANVISA  -  No 10301810008
